도커로 테스트 환경을 구축 후 웹 호출 테스트 진행을 해야했다.
host OS로 브라우저에서 호출했을때, 도커 컨테이너에서 응답하게 하기 위해
iptables 의 nat설정에 대해 작성하였다.
1.준비과정
먼저 도커 컨테이너에 구축된 웹서버를 구동한다.
[root@552677a7c57e ~]# systemctl start httpd [root@552677a7c57e ~]# curl 127.0.0.1 docker test [root@552677a7c57e ~]#컨테이너 내부에서 curl호출시 정상 호출된다.
2.IPTABLES 룰 확인
기본적으로 도커를 설치 후 구동하면 iptables 에 forward,nat룰이 생성된다.(기본옵션일 경우)
Chain FORWARD (policy DROP 0 packets, 0 bytes) pkts bytes target prot opt in out source destination 0 0 DOCKER-USER all -- * * 0.0.0.0/0 0.0.0.0/0 0 0 DOCKER-ISOLATION-STAGE-1 all -- * * 0.0.0.0/0 0.0.0.0/0 0 0 ACCEPT all -- * docker0 0.0.0.0/0 0.0.0.0/0 ctstate RELATED,ESTABLISHED 0 0 DOCKER all -- * docker0 0.0.0.0/0 0.0.0.0/0 0 0 ACCEPT all -- docker0 !docker0 0.0.0.0/0 0.0.0.0/0 0 0 ACCEPT all -- docker0 docker0 0.0.0.0/0 0.0.0.0/0 Chain OUTPUT (policy ACCEPT 4 packets, 544 bytes) pkts bytes target prot opt in out source destination Chain DOCKER (1 references) pkts bytes target prot opt in out source destination Chain DOCKER-ISOLATION-STAGE-1 (1 references) pkts bytes target prot opt in out source destination 0 0 DOCKER-ISOLATION-STAGE-2 all -- docker0 !docker0 0.0.0.0/0 0.0.0.0/0 0 0 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0 Chain DOCKER-ISOLATION-STAGE-2 (1 references) pkts bytes target prot opt in out source destination 0 0 DROP all -- * docker0 0.0.0.0/0 0.0.0.0/0 0 0 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0 Chain DOCKER-USER (1 references) pkts bytes target prot opt in out source destination 0 0 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0Chain PREROUTING (policy ACCEPT 3 packets, 124 bytes) pkts bytes target prot opt in out source destination 3 124 DOCKER all -- * * 0.0.0.0/0 0.0.0.0/0 ADDRTYPE match dst-type LOCAL Chain INPUT (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out source destination Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out source destination 0 0 DOCKER all -- * * 0.0.0.0/0 !127.0.0.0/8 ADDRTYPE match dst-type LOCAL Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes) pkts bytes target prot opt in out source destination 0 0 MASQUERADE all -- * !docker0 172.17.0.0/16 0.0.0.0/0 Chain DOCKER (2 references) pkts bytes target prot opt in out source destination 0 0 RETURN all -- docker0 * 0.0.0.0/0 0.0.0.0/0
도커 컨테이너 생성시 proxy설정(예를들어 " -p 192.168.0.100:80:80" 와 같은 옵션을 지정하지 않았다면,)이 되어있지 않다면, 내부로 연결이 되지 않는다.
이럴 경우, 옵션을 주고 재생성하면 되지만, iptables 포워딩으로도 할 수가 있다.
3. 적용 테스트
우선 현재 host os엔 80포트로 구동되어 사용중인 웹서버가 존재하나, iptables로 80포트 인입되는 패킷은 내부 컨테이너로 포워딩 처리할 예정이다,
그러므로, 포워딩 적용이 되면 처음 host의 아파치가 아닌 , 컨테이너의 아파치로 연결될 것이다.
host로 브라우저 접근시, host에서 구동중인 웹서버로 연결이 된다.
우선 컨테이너의 IP를 확인해야 한다.
docker inspect 552677a7c57e | grep IPAddress "SecondaryIPAddresses": null, "IPAddress": "172.17.0.2", "IPAddress": "172.17.0.2", 위 명령어로 확인이 가능하다이제 내부 IP를 알았으니, nat,forward 룰을 넣어야 한다.
#nat rule iptables -t nat -A PREROUTING -p tcp -d 192.168.0.100(host os IP) --dport 80 -j DNAT --to-destination 172.17.0.2:80 #forward rule / 내부 컨테이너로 포워딩 되는 부분에 대해서 ACCEPT처리를 해줘야 한다. iptables -A FORWARD -d 172.17.0.2/32 -p tcp -m tcp --dport 80 -j ACCEPT

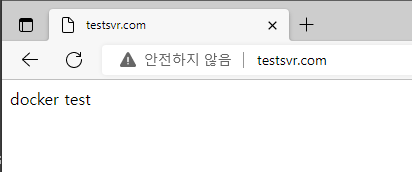

이제 브라우저에서 접속하여 어디로 연결되는지 확인한다.
iptables 포워딩 설정으로 host os가 아닌 내부 컨테이너로 연결되며,적용테스트에서 초기 확인되었던 host의 아파치가 아닌, 내부 컨테이너의 페이지로 연결되는게 확인된다.
